將焊接機頭或焊槍送到并保持在待焊位置，或以選定的焊接速度沿規定的軌跡移動焊劑的裝置。



二、應用與組成



焊接操作機應用：焊接操作機是與焊接滾輪架、焊接變位機等組合，對構件的內外環縫、角焊縫、內外縱縫進行自動焊接的專用設備，有固定式、回轉式、全位置等多種結構形式?？筛鶕?jù)用戶的需求選擇結構并配套各種焊機以及增加跟蹤、擺動、監控、焊劑回收輸送等輔助功能.

焊接操作機組成原理：主要由操作裝置、控制裝置、動力源裝置、工藝保障裝置組成。

一、 操作裝置包括導軌、傾角調節機構、垂直導向機構、焊槍夾和焊槍，傾角調節機構可使焊槍能繞中心進行正負旋轉。

二、 控制裝置由電氣控制系統組成，可以控制焊接操作機的工作狀態。

三、 動力源裝置由氣缸組成，采用氣壓驅動進行動力傳送。

四、 工藝保障裝置由導絲機構、焊絲導管和導絲嘴組成，能實現焊絲的自動導向定位，可保證焊縫質量。

焊接操作機可與專用的焊件變位機械配合，實現缸體一次裝夾，兩根焊槍同時焊接左右兩側，使得加工精確度和生產效率很大幅度的提高。

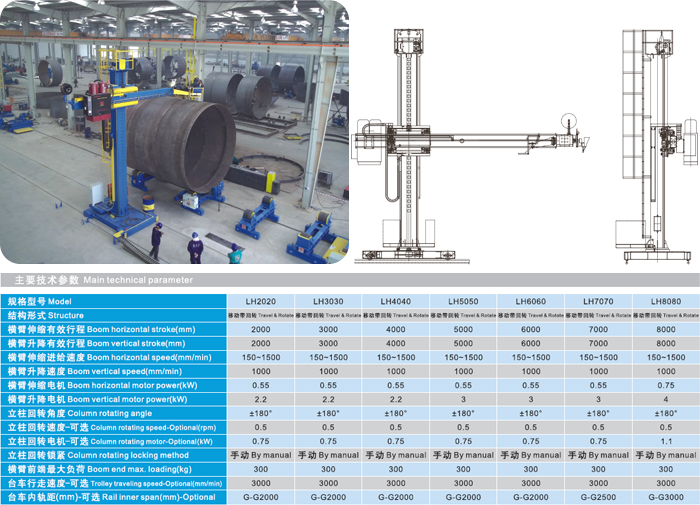

焊接操作機一般由立柱、橫梁、回轉機構、臺車等部件組成。各部件為積木式結構，一般立柱、橫梁為其基本部件，其余部件可據用戶使用要求選配。立柱及橫梁采用折彎焊接結構件，具有很好的剛性。 輕、中型、重型焊接操作機均采用三角型導軌，超重型采用平面方形導軌，均經刨床加工。 保證了導軌的高精度及其耐磨性。 應用于壓力容器中鍋爐汽包， 石化容器等圓筒形工件的內外縫的縱縫焊和環縫焊焊接。

獨特的橫梁和立柱截面設計，焊后去應力處理，經刨、磨成型。重量輕、強度高、穩定性好。橫梁內伸縮臂的設計，可有效增加橫梁的水平伸縮距離。
