組合式焊接滾輪架各個部分的設計方案

來源：滾輪架廠家-無錫晟鐵機械更新時間：2021-03-25 點擊次數：次

今天我們來說一下關于XX設備精度特性及指數液壓系統缺點的話題，大家一起討論一下，如有不足歡迎大家來一起補充。

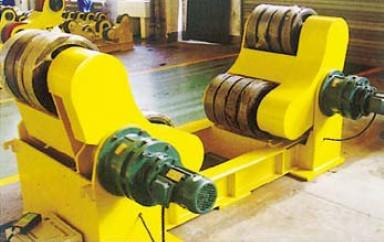

焊接滾輪架是活動車輪和焊接件之間摩擦繼電器旋轉的位移機器，也是焊接設備不可缺少的輔助設備之一，獨特的工作方式可用于桶形焊接件的組裝和焊接。從結構角度講，如果做私事，焊接輪架可以分為長軸式和組合式兩種，這里設計的是組合式焊接輪架。

組合型焊接輪架的活動輪架、從動輪架、混合輪架等零件都是獨立的，使用時可以根據焊接件的重量和長度任意組合，使用方便，靈活，對焊接件適應性強。

設計組合型焊接車輪框架時，首先要確定相應的滾子驅動方式，建議使用主動車輪單獨驅動設計，以便輕松可靠地調整焊接車輪框架的車輪間距。換句話說，焊接車輪框架中的每個驅動輪都單獨使用電動機和減速機構，但為了解決每個驅動輪的同步問題，必須在選擇電動機和減速器結構中盡可能使用一致和實測的使用。

其次，是關于組合型焊接輥架的傳動方式。設備的整個傳動過程本質上是減速過程，整體傳動比比較大，因此可以使用第三次減速，特別是第一次皮帶輪減速。有一級擺線減速器的減速和一級蝸輪蝸桿的減速。

然后，在組合型焊接車輪框架中，確定車輪的直徑和偏心系數。通常，車輪的直徑與車輪框架的型號、工件的直徑等有關。工件直徑為500毫米時，導入數據時兩個車輪間距為819.15毫米；是。工件直徑為4000毫米時，導入數據時兩個車輪間距為1722.08毫米。因此，兩個車輪間距的調整范圍選擇在810mm-1730mm之間。

在實際應用中，車輪的中心角度必須在45度到110度之間，以便焊接件在焊接車輪框架中獲得穩定，焊接件能夠順利旋轉。如果給定中心角度，偏心距離必須滿足相關條件，焊接件才會從車輪框架上脫落，不會破壞穩定性。
