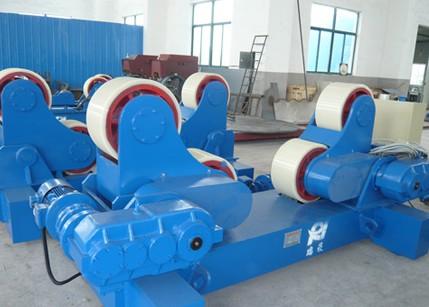

組合型焊接輪架的活動輪架、從動輪架、混合輪架等零件都是獨立的，使用時可以根據焊接件的重量和長度任意組合，使用方便，靈活，對焊接件適應性強。

設計組合型焊接車輪框架時，首先要確定相應的滾子驅動方式，建議使用主動車輪單獨驅動設計，以便輕松可靠地調整焊接車輪框架的車輪間距。換句話說，焊接車輪框架中的每個驅動輪都單獨使用電動機和減速機構，但為了解決每個驅動輪的同步問題，必須在選擇電動機和減速器結構中盡可能使用一致和實測的使用。



其次，是關于組合型焊接輥架的傳動方式。設備的整個傳動過程本質上是減速過程，整體傳動比比較大，因此可以使用第三次減速，特別是第一次皮帶輪減速。有一級擺線減速器的減速和一級蝸輪蝸桿的減速。

然后，在組合型焊接車輪框架中，確定車輪的直徑和偏心系數。通常，車輪的直徑與車輪框架的型號、工件的直徑等有關。工件直徑為500毫米時，導入數據時兩個車輪間距為819.15毫米；是。工件直徑為4000毫米時，導入數據時兩個車輪間距為1722.08毫米。因此，兩個車輪間距的調整范圍選擇在810mm-1730mm之間。



在實際應用中，車輪的中心角度必須在45度到110度之間，以便焊接件在焊接車輪框架中獲得穩定，焊接件能夠順利旋轉。如果給定中心角度，偏心距離必須滿足相關條件，焊接件才會從車輪框架上脫落，不會破壞穩定性。





大家文章看到這里，對于組合式焊接滾輪架各個部分的設計方案的話題有一定自己的見解了吧?
